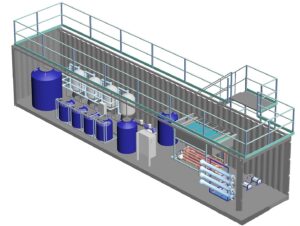

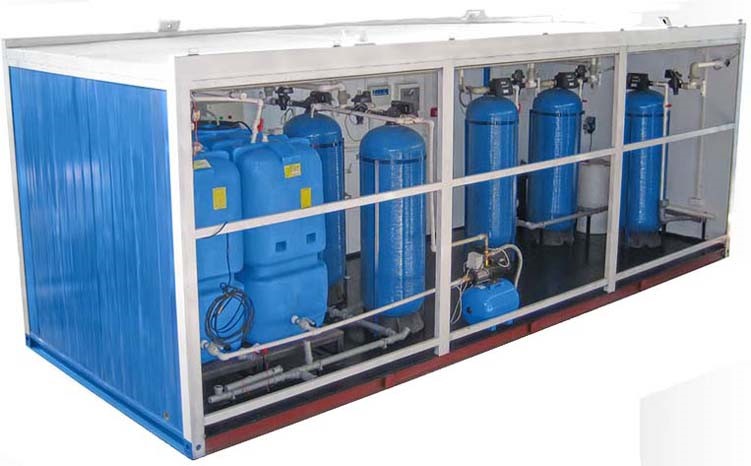

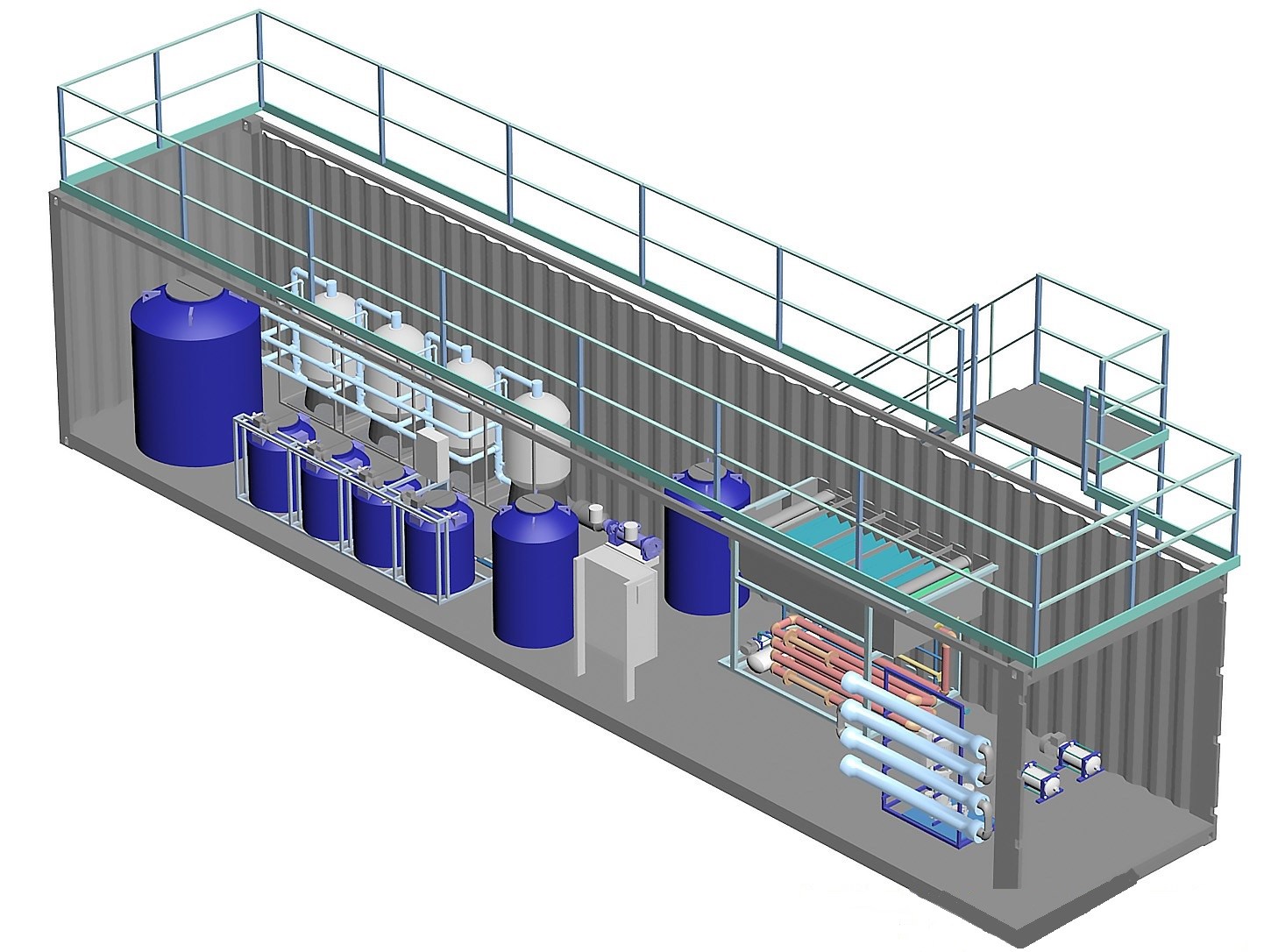

Станция обезжелезивания контейнерного типа
Безнапорные станции обезжелезивания воды на основе фильтров-модулей FE 1
Компактная, гидроавтоматическая, безреагентная установка обезжелезивания предназначена для очистки воды из подземных источников от соединений железа до концентрации не более 0,3 мг/л согласно требованиям СанПиН 10-124 РБ 99 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества», СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества». Попутно в установке происходит очистка исходной воды от растворенных газов, таких как сероводород, двуокись углерода, метан и др., удаление мутности и запаха, взвешенных и коллоидных частиц, снижение цветности, карбонатной жесткости, происходит стабилизация воды.
Преимущества
- самостоятельная, гидроавтоматическая промывка плавающей фильтрующей загрузки
- отсутствие дополнительных емкостей и насосов, предназначенных для промывки фильтра, отсутствие компрессора для подачи воздуха в исходную воду; эксплуатация установки практически сводится к наблюдению за режимом работы насосов I и II подъёма
- установки поставляются Заказчику в полной готовности к эксплуатации, вместе с емкостью для фильтрата, требуется лишь подключение установки к трубопроводу подачи исходной воды, насосу второго подъема и к месту слива промывочной воды, расход воды на самопромывку составляет 1,5% суточной производительности установки
- возможность увеличения производительности установки путем блокировки фильтров-модулей
- низкая материалоемкость и высокая надежность установки
- отсутствие вторичного загрязнения воды благодаря применению некорродирующих полимерных материалов
Принцип работы
Насос первого подъёма подаёт исходную воду через фильтр-грязевик на аэратор-дегазатор, где происходит интенсивное насыщение воды атмосферным воздухом, окисление двухвалентного железа и её дегазация. Вода попадает в распределитель, фильтруется через фильтрующую плавающую загрузку, поступает в надфильтровую ёмкость, откуда через патрубок самотёком переливается в ёмкость для чистой воды. При заполнении ёмкости для чистой воды автоматически включается насос второго подъёма и производится откачка очищенной воды на потребление. По мере загрязнения фильтрующей загрузки увеличивается её гидравлическое сопротивление, повышается уровень воды в гидророботе и в восходящей трубе промывного сифона до перелива исходной воды в гидрозатвор. Гидрозатвор постепенно заполняется водой, которая перекрывает доступ воздуха в нисходящую трубу промывного сифона, что приводит к быстрому увеличению разряжения в этой трубе, т.к. аэратор-дегазатор в данном случае выполняет роль эжектора и отсасывает воздух из замкнутого пространства. Уровень воды в восходящей трубе промывного сифона быстро поднимается и происходит ее перелив в нисходящую трубу промывного сифона, что приводит к «захлопыванию» этой трубы водой и началу промывки фильтрующей загрузки. Вода из надфильтровой ёмкости устремляется вниз через плавающую фильтрующую загрузку, расширяет её, вымывает накопившиеся загрязнения и далее через отверстия распределителя, восходящую и нисходящую трубы промывного сифона гидроробота, гидрозатвор выбрасывается в ёмкость для промывной воды.
Станции обезжелезивания воды на базе напорных фильтров ФН
Фильтры напорные ФН применяются для станций обезжелезивания воды, предназначенных для удаления из воды механических примесей, железа, марганца, сероводорода и небольших концентраций растворенных газов. Фильтры могут применяться для фильтрования исходной воды, как самостоятельно, так и в сочетании с одним из способов предварительной обработки воды: упрощенной аэрацией, аэрацией на специальных устройствах (аэраторах), введением реагентов-окислителей (очистка воды из подземных источников от соединений железа до концентрации не более 0,3 мг/л согласно требованиям СанПиН 10-124 99 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения», СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества»).
Преимущества
- Выполнены из некорродирующих материалов
- Дренажная система фильтров выполнена в соответствии с нормативной документацией и обеспечивает необходимую равномерность отмывки фильтрующей загрузки
- Автоматический режим промывки фильтров
- Высокая надежность установки
- Не требует постоянного обслуживания
- Долговечность
- Возможна блокировка фильтров для любой производительности (до 63000 м3/сут и выше).
Принцип работы
В рабочем состоянии вода поступает из трубопровода исходной воды на верхнее распределительное устройство, сверху вниз проходит через фильтрующую загрузку, очищенная от примесей фильтрованная вода собирается в нижнем распределительном устройстве и далее поступает в трубопровод очищенной воды. По мере работы фильтра потери давления на фильтрующей загрузке возрастают и при достижении некоторого предельного значения, при котором качество фильтрата близко к ПДК, фильтр требует промывки от загрязнений.
Промывка фильтра осуществляется автоматически интенсивным обратным потоком очищенной воды из резервуаров чистой воды при переключении клапанов управления при помощи промывных насосов. При наличии водонапорной башни промывка осуществляется за счет гидростатического давления. При достаточном для промывки количестве работающих фильтров промывка может осуществляться из трубопровода чистой воды работающих фильтров
Фильтр напорный ФН для обезжелезивания методом упрощенной аэрации с помощью подачи воздуха безмасляным компрессором непосредственно в подающий трубопровод в верхней точке трубопровода исходной воды оборудован автоматическим воздухоотводчиком для предохранения фильтра от избытка воздуха.
Регенерация фильтрующей загрузки в фильтрах напорных происходит автоматически в заданное время под управлением контроллера, либо по сигналу, соответствующему предельным потерям давления на фильтре. Процесс регенерации состоит из обратной промывки. Время начала регенерации и ее продолжительность можно регулировать.
Фильтры можно эксплуатировать и в ручном режиме.
